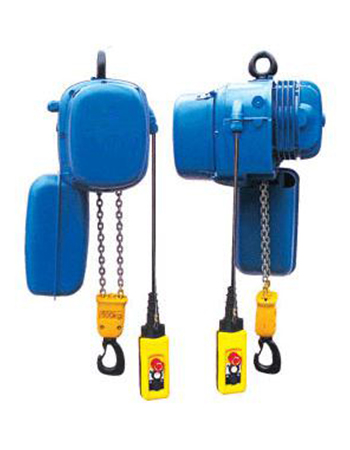

PK型環鏈電動葫蘆
您的位置：首頁 > 產品中心 > 環鏈電動葫蘆產品介紹
PK型環鏈電動葫蘆的起重量為125公斤-2000公斤，具有單速和雙速兩種起升速度，PK環鏈電動葫蘆主要采用高強度的輕金屬合金制造，結構緊湊、體積小、自重輕等優點。PK環鏈電動葫蘆根據自行剎車原理設計的錐形轉子電動機，有普通速、快速和帶精起升速度的各種形式。在直齒輪減速器中，第二級傳動齒輪上安裝有磨擦保險連軸器，使環鏈電動葫蘆免于承受極端的超負荷，高強度耐摩損的鋼制鏈條提升穩定安全。因此，具有非常的安全可靠性。
500KG手電]有直接控制和間接控制兩種形式。間接控制為安全伏，手電]防護等級電壓，錐型轉子電動機防護等級為IP65/P54型環鏈電動葫蘆采用各類行走機構，能完成直接和平面范圍內的物料起重輸送，行走軌道可以是普通工字鋼，也可以是標準軌道。
應用范圍:環鏈電動葫蘆廣泛應用于機械制造、電子、汽車、造船、工件總裝以及高新技術工業區等現代化工業的生產線、流水線、裝配機、物流輸送等場合。
產品參數
| 機構工作級別 | 起升高度 | 起起升速度 | 起重鏈條 | 起升電機 | 起升高度3m自重 | 最小鉤間距 | |||||
| 單鏈 | 雙鏈 | 單鏈 | mm | 起升電機功率 | 每小時接電次數 | 負載持續率% | 單鏈 | 雙鏈 | 單鏈 | 雙鏈 | |
| m | m/min | kw | c/h | % | kg | mm | |||||
| M4 | 3 | 3 | 8 | Φ4x12 | 0.2 | 240 | 40 | 16 | 17 | 450 | 470 |
| 8/2 | 0.2/0.05 | 240/480 | 40/20 | 16 | 17 | ||||||
| 4 | 4 | 4 | 0.1 | 240 | 40 | 16 | 17 | ||||
| M3 | 12 | 0.3 | 240 | 40 | 16 | 17 | |||||
| 6 | 6 | 12/2 | 0.32/0.05 | 240/480 | 40/20 | 16 | 17 | ||||
| 6 | 0.2 | 240 | 40 | 16 | 17 | ||||||
| 10 | Φ5x15 | 0.5 | 240 | 40 | 32 | 34 | 520 | 555 | |||
| M5 | 3 | 3 | 10/2.5 | 0.5/0.13 | 240/480 | 40/20 | 32 | 34 | |||
| M4 | 4 | 4 | 5 | 0.3 | 240 | 40 | 32 | 34 | |||
| M3 | 6 | 6 | 14 | 0.7 | 240 | 40 | 32 | 34 | |||
| M2 | 7 | 0.62 | 240 | 40 | 32 | 34 | |||||
| 10 | Φ7x21 | 1 | 240 | 40 | 46 | 51 | 614 | 710 | |||
| M5 | 3 | 3 | 10/2.5 | 1.0/0.25 | 240/480 | 40/20 | 46 | 51 | |||
| M4 | 4 | 4 | 5 | 0.5 | 240 | 40 | 46 | 51 | |||
| M3 | 6 | 6 | 15 | 1.4 | 240 | 40 | 48 | 53 | |||
| M2 | 15/3.5 | 1.5/0.35 | 240/480 | 40/20 | 48 | 53 | |||||
| 7 | 1.4 | 240 | 40 | 48 | 53 | ||||||
| M5 | 3 | 3 | 8 | Φ10x28 | 2.3 | 240 | 40 | 67 | 78 | 700 | 810 |
| M4 | 4 | 4 | 8/2 | 1.5/0.35 | 240/480 | 40/20 | 68 | 80 | |||
| M3 | 4 | ||||||||||
| M2 | 6 | 6 | 1.4 | 240 | 40 | 67 | 78 | ||||
| M3 | 3 | 3 | 4 | Φ10x28 | 2.3 | 240 | 40 | 69 | 81 | 760 | 810 |
| 4 | 4 | ||||||||||
| M2 | 6 | 6 | |||||||||
| 三鏈 | 三鏈 | 四鏈 | 三鏈 | 四鏈 | |||||||
| M4 | 3 | 3 | 4 | Φ10x28 | 1.4 | 240 | 40 | 102 | 108 | 980 | 960 |
| 4 | 4 | ||||||||||
| M3 | 6 | 6 | 2.6/0.7 | 1.5/0.35 | 240/480 | 40/20 | 102 | 108 | 980 | 960 | |
| BD5 | BD10 | BD15 | ||||||||||||||
| 1100 | 2200 | 3200 | ||||||||||||||
| 380V 50HZ | 380V 50HZ | 380V 50HZ | ||||||||||||||
| YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY |
| 13/3-2 | 13/3-4 | 13/6-2/8 | 15/5-2 | 15/5-4 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 13/3-8 | 15/5-2 | 15/5-2 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 15/5-8 |
| 28 | 14 | 28/7 | 28 | 14 | 7 | 28/7 | 14/7 | 3.5 | 28 | 28 | 28 | 7 | 28/7 | 14/7 | 14/4.6 | 3.5 |
| 0.2 | 0.14 | 0.27/0.07 | 0.5 | 0.4 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.05 | 0.05 | 0.5 | 0.5 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.4/0.05 | 0.12 |
| 40 | 40 | 40/20 | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 |
| 12.6-28b | 18-56c | 20-56c | ||||||||||||||
| 1400 | 2000 | 2000 | ||||||||||||||
| PK5 | PK10 | PK15 | ||||||||||||||
| 標準建筑高度運行小車的技術參數： | ||||||||
| 標準建筑高度 | 單小車 | 型號 | BD2 | BD5 | ||||
| 承載能力 kg | 600 | 1100 | ||||||
| 電源 v | 380V 50HZ | 380V 50HZ | ||||||
| 配電機型號 | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | ||
| 11/5-2 | 11/5-4 | 11/5-8 | 13/3-2 | 13/3-4 | 13/6-2/8 | |||
| 運行速度m/,in | 28 | 14 | 7、3.5 | 28 | 14 | 28/7 | ||
| 電機功率 Kw | 0.14 | 0.12 | 0.07 | 0.2 | 0.14 | 0.27/0.07 | ||
| 負載持續率 % | 40 | 40 | 20 | 40 | 40 | 40/20 | ||
| 配工字鋼型號 | 12.3-16b | 12.6-28b | ||||||
| 最小轉彎半徑mm | 500 | 1400 | ||||||
| 配葫蘆型號 | PK1 | PK5 | ||||||
| PK2 | ||||||||
| 標準建筑高度運行小車的技術參數： | ||||||||||||||||
| 標準建筑高度 | 單小車 | 型號 | BD10 | BD15 | ||||||||||||
| 承載能力 kg | 2200 | 3200 | ||||||||||||||
| 電源 v | 380V 50HZ | 380V 50HZ | ||||||||||||||
| 配電機型號 | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | ||
| 15/5-2 | 15/5-4 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 13/3-8 | 15/5-2 | 15/5-2 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 15/5-8 | |||
| 運行速度m/,in | 28 | 14 | 7 | 28/7 | 14/7 | 3.5 | 28 | 28 | 28 | 7 | 28/7 | 14/7 | 14/4.6 | 3.5 | ||
| 電機功率 Kw | 0.5 | 0.4 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.05 | 0.05 | 0.5 | 0.5 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.4/0.05 | 0.12 | ||
| 負載持續率 % | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 | ||
| 配工字鋼型號 | 18-56c | 20-56c | ||||||||||||||
| 最小轉彎半徑mm | 2000 | 2000 | ||||||||||||||
| 配葫蘆型號 | PK10 | PK15 | ||||||||||||||
